自动重合闸开关

u 概述

本产品符合《GB 6829-1995剩余电流动作保护器的一般要求》、《GB 16917.1-2003 家用和类似用途的带过电流保护的剩余电流动作断路器(RCBO)》和广东省电信有限公司《小灵通基站用自动重合闸漏电开关技术要求和测试方法》。具有漏电保护，低电压保护，过电压保护，过电流保护，短路保护，合闸前短路检测，自动重合闸，延时启动，稳压和监控干节点输出等功能。适用于交流50Hz或60Hz额定电压两极220V/230V，选择不同规格的产品可以使用在电流为0至63A的线路环境中。当用电设备发生漏电、过载、短路、人畜发生触电时，能自动快速切断电源，故障消除后自动重合闸送电，无需人工合闸，保证用电设备正常供电使用。产品主要适用于通讯基站、直放站、卫星地面接收站、微波转发站、平安城市视频监控、无人值守简易机房、户外一体化机柜、综合接入、专用设备机箱等重要室外和无人值守设备中。



u 技术参数

1.工作电压:85-285VAC                                                                                                 2.额定负载电流:5A/6A/10A/16A/32A/50A/63A

3.过流保护电流:1.15In                                                                                               4.短路保护电流：50A

5.漏电保护电流：≥30mA                                                                                      6.过压动作电压：≥275V

7.欠压动作电压：≤100V                                                                                             8.漏电短路保护时间：≤0.05S

9.过流断开保护时间：2S                                                                                            10.短路断开保护时间：≤0.05S

11.过压、欠压断开保护时间：≤3S                                                                           12.合闸允许负载阻抗:≥20Ω

13.防浪涌功能:10KA                                                                                                    14.外形尺寸

                                                                          室内塑壳型：98L*90W*66H

                                                                          室外防水型：128L*94W*78H

15.安装方式

   室内塑壳型：导轨卡装

   室外防水型：抱式安装

u 操作使用

设备连接。先把下游设备连接到产品输出端，然后将产品输入端与市电或其他设备连接，检查无误之后合上上游线路上的开关（铡刀或空开）。

通电测试。接通电源开关3-5秒之后，自动重合闸用电保护器接通电路，按住〖试验〗按钮,本产品立即切断电路,红色〖漏电〗指示灯亮,30秒后自动恢复供电,此时,自动重合闸用电保护器进入正常工作状态。

1.通电后将电源开关置于〖ON〗，〖运行〗指示灯亮，表示本保护器已通电。

2.自动合闸，〖输出〗指示灯亮，表示供电正常。

3.按下〖试验〗按钮，或者用电设备出现＞30mA漏电流，本产品立即断开输出线路，说明漏电保护功能正常。此时〖漏电〗指示灯亮。本产品将在30秒后进行第一次自动重合闸。若漏电故障持续存在，合闸后将又立即跳闸，本产品将在30分钟后第二次重

合闸，如漏电故障仍存在，则60分钟后第三次重合闸。经过三次合闸后，若漏电故障仍然存在，则本产品将进入自锁状态，不再进行重合闸。可通过遥控复位或者手动切断电源进行复位。（本产品重合间隔时间为30s/1m/2m/5m/10m/20m/30m/60m,可根据实际情况，按客户要求更改）。这时应断开产品上的电源开关，排除故障后，再通电，才能在自动重合闸。备注：若合闸后10秒内没有故障，故障次数自动清零。

4.过流保护：若供电电流≥1.15In,则将进入过流保护状态，跳闸切断供电。此时〖短路〗指示灯亮。在30秒后本产品自动重合闸。

5.过压保护：当供电电压≥275±10V时，本产品进入过压保护状态，跳闸切断供电。此时〖电压〗指示灯亮。30秒钟后本产品自动重合闸。

6.欠压保护：当供电电压≤100±10V时，本产品进入欠压保护状态，跳闸切断供电。此时〖电压〗指示灯亮。30秒钟后，本产品自动重合闸。

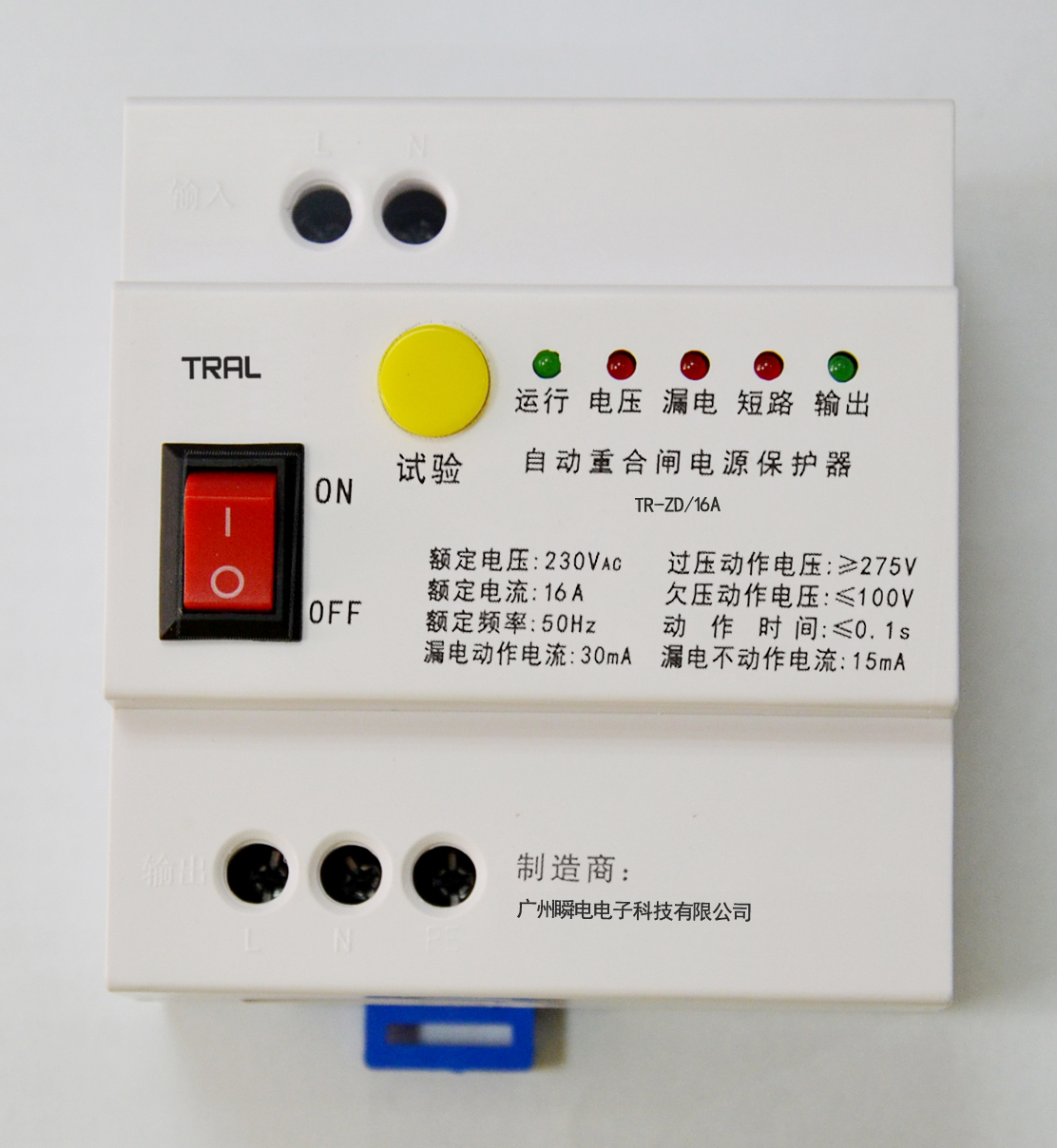

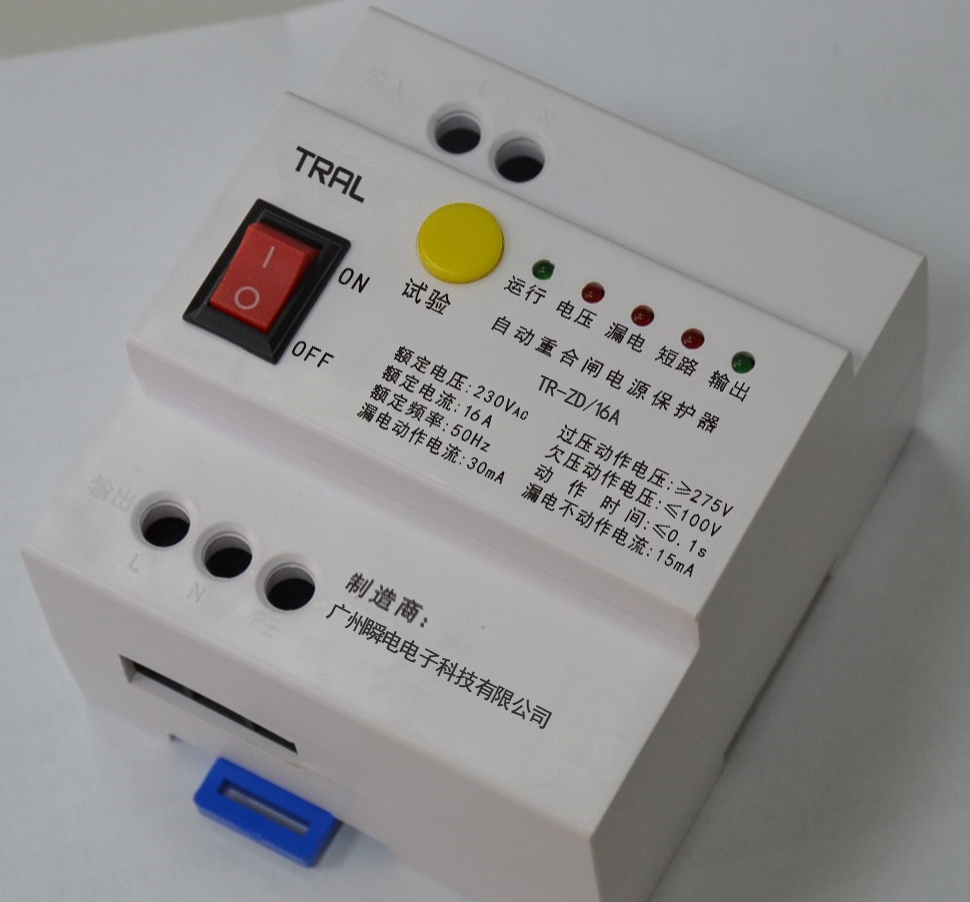

指示灯及其功能。自动重合闸用电保护器指示灯板上有五个指示灯,从左至右分别称为〖运行〗、〖电压〗、〖漏电〗、〖短路〗、〖输出〗。

 1.〖运行〗指示灯为绿色，运行状态下为秒闪。

 2.〖电压〗指示灯为红色，指示秒闪时，表示市电欠压状态；指示灯长亮时，表示市电过压状态；指示灯快闪时，表示输入电压有故障且处在闭锁状态。

 3.〖漏电〗指示灯为红色，指示灯长亮时，表示输出回路漏电；指示灯快闪时，表示回路有漏电且处在闭锁状态。

4.〖短路〗指示灯为红色，指示灯长亮时,表示过流或短路故障；指示灯快闪时，表示输出回路有过流或短路故障且处在闭锁状态。

5.〖输出〗指示灯为绿色，当输出灯长亮时，表示本设备处在正常输出状态，请注意用电，以免触电！当输出灯熄灭时，表示本设备处在断开状态（即无输出）。



u 安装使用

1.将本开关安装于墙壁上或主机箱内，避免直接雨淋、日晒；

2.将保护器接线端子一端朝下安装，避免雨水滴入接线端子内；

3.分清市电AC220V的零线和火线，并且接入到保护器的电源输入端；

4.保护器的电源输出连接到负载设备的电源输入端；

5.如果合上电源10秒后。红色指示灯亮，表明线路有相应故障，关断开关10秒后，再合上，如果仍不能合闸送电，表明线路中漏电电流超过规定值，或线路存在过流短路现象，应关断所有负载，马上查明原因，排除故障，方可送电；

6.本保护器可代替现有漏电开关及断路器，安装时，应卸掉已安装的漏电保护开关；

7.按产品面板标识接入单相220V电源,用电设备供电线路及接地线，特别注意输入与输出端不能接反；

8.本开关输出到用电设备的线路必须是专线专用， 不论是火线还是零线，都不能与其它供电线路相连接，避免与其它开关交叉供电。



u 维修保养和注意事项

1.将本开关安装于墙壁上或主机箱内，避免直接雨淋、日晒；

2.应当定期进行漏电保护功能的自检，在闭合通电状态下按试验按钮一次，以检查设备运行是否正常；

3.在出现连续三次自动重合闸不成功后，应检查用电设备及线路，排除故障后再进行合闸供电；

4.本自动重合闸漏电保护开关在运输、保管和使用中，均不得受雨雪侵袭，应尽量避免日晒，严禁湿手操作；

5.对同时接触被保护电路两线所引起的人身触电险，不能进行保护；

6.进行动作特性试验时，应使用经国家有关部门检验合格的专用测试仪器，严禁对火线对地线短路的方法来试验装置，以免造成人身触电危险。
